品牌/Brand：NTH

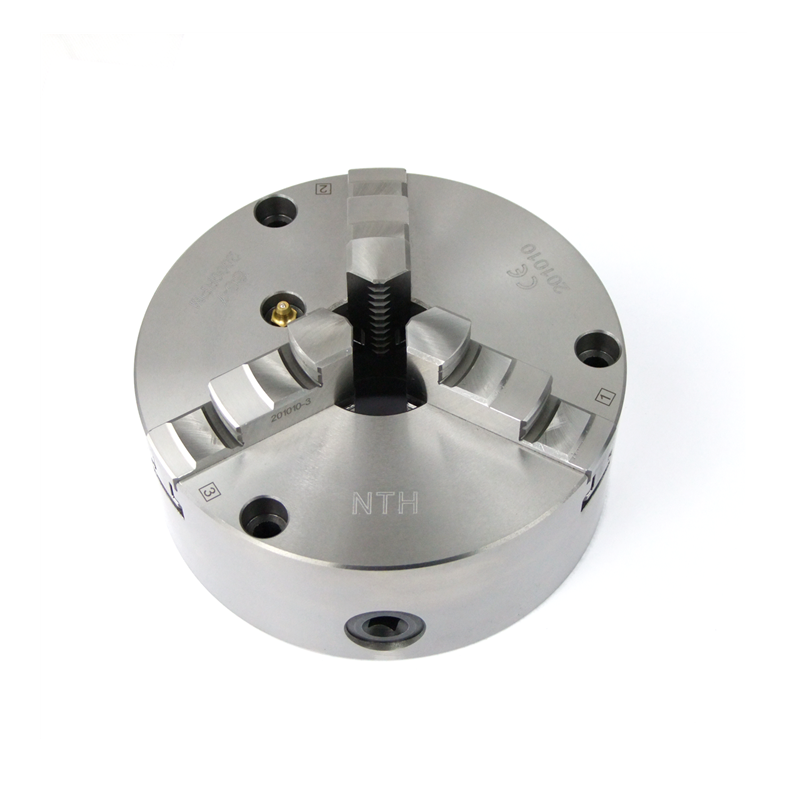

三爪自定心卡盘（前后锁通用）
SC 3 jaw scroll chuck (Front and back mounting)
1. 直口连接
2. 标配一体式正反爪各一组
3. 高精度重复夹持
1. Plain back
2. Standard accessories: 1set outside solid jaws and 1 set inside soild jaws
3. High accuracy on clamping repeatability
|
型式/规格 |
最大容许扭矩 N*m |
最大静夹持力 KN |
净重 |
**转速 |
惯性矩 I Kg*m2 |
夹持范围外径 mm |
夹持范围内径 mm |
|---|---|---|---|---|---|---|---|
|
SC-03 |
29 |
9 |
1.5 |
2500 |
- |
2-70 |
24-64 |
|
SC-04 |
44 |
12 |
3.1 |
2500 |
- |
3-90 |
32-84 |
|
SC-05 |
63 |
15 |
4.4 |
2500 |
0.015 |
3-110 |
35-100 |
|
SC-06 |
88 |
31 |
11.4 |
2000 |
0.035 |
3-160 |
48-150 |
|
SC-07 |
107 |
31 |
12.2 |
2000 |
0.065 |
4-180 |
56-170 |
|
SC-08 |
128 |
33 |
16.2 |
2000 |
0.075 |
4-180 |
56-170 |
|
SC-09 |
147 |
37 |
21.2 |
2000 |
0.155 |
5-220 |
62-210 |
|
SC-10 |
176 |
46 |
28 |
1800 |
0.255 |
6-260 |
70-250 |
|
SC-12 |
206 |
55 |
41 |
1800 |
0.585 |
10-300 |
86-290 |
|
SC-14 |
225 |
55 |
54 |
1500 |
1.155 |
12-350 |
94-330 |
|
SC-16 |
245 |
60 |
74 |
1500 |
1.755 |
14-400 |
100-380 |
|

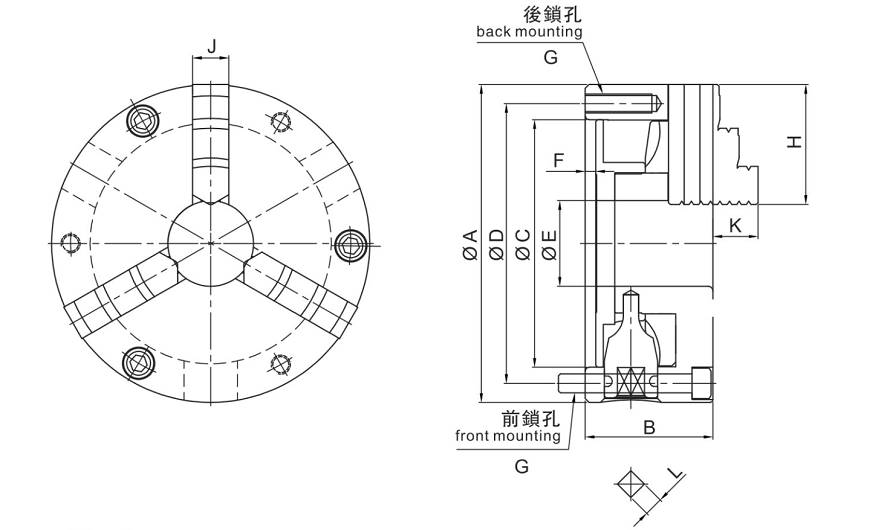

型式/规格 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
SC-03 |
85 |
45 |
60 |
73 |
16 |
3.5 |
3-M6x1P |
32 |
11 |
13 |
6 |
|
SC-04 |
112 |
58 |
80 |
95 |
24 |
4.5 |
3-M8x1.25P |
42 |
15 |
16 |
9 |
|
SC-05 |
132 |
60 |
100 |
115 |
32 |
4.5 |
3-M8x1.25P |
50 |
20 |
20 |
9 |
|
SC-06 |
167 |
66 |
130 |
147 |
45 |
5 |
3-M10x1.5P |
70 |
20 |
32 |
11 |
|
SC-07 |
193 |
76 |
155 |
172 |
58 |
5 |
3-M10x1.5P |
84 |
25 |
29 |
11 |
|
SC-08 |
203 |
76 |
160 |
176 |
58 |
5 |
3-M10x1.5P |
84 |
25 |
29 |
11 |
|
SC-09 |
233 |
84 |
190 |
210 |
70 |
5.5 |
3-M12x1.75P |
84 |
25 |
29 |
14 |
|
SC-10 |
273 |
86 |
230 |
250 |
89 |
5.5 |
3-M12x1.75P |
105 |
28 |
34 |
14 |
|
SC-12 |
310 |
96 |
260 |
285 |
105 |
7 |
3-M12x1.75P |
125 |
32 |
41 |
14 |
|
SC-14 |
355 |
112 |
300 |
328 |
127 |
7 |
6-M12x1.75P |
125 |
32 |
41 |
15 |
|
SC-16 |
405 |
122 |
345 |
375 |
160 |
8 |
6-M14x2P |
145 |
36 |
56 |
15 |
隆重推出：NTH高精密手动卡盘系列
NTH专业致力于高端卡盘的研发生产，融合世界先进技术，本着对产品高质量的要求，让用户满意的态度及责任，经全面的试机检验，在内外圆夹持及重复夹持跳动方面（任意棒检测），均达到高精度品质，现全面推向市场。各种规格齐全（另为四轴、圆盘尾座、车床等配备各种规格连接盘现货，配套价格优惠），欢迎新老客户推荐使用，并提出宝贵意见！
对于所有使用NTH高精密手动卡盘的客户，特附加以下增值服务：
1. 返厂免费检测
2. 在长久使用之后，若需要修磨卡爪，可寄回我司免费修磨卡爪夹持圆弧，使卡爪达到出厂精度标准
3. 免费提供维修方案
4. 无论卡盘使用多久均可享受以上服务。用户只须负担来回运费
5. 如有部件损坏且确定需要更换的，只需要支付更换的部件费用
保留技术更改的权利,恕不另行通知 Subject to technology changes without prior information
非标需求可定做 Non-standard requirements can be made
