规格 Spec 型号 Model |

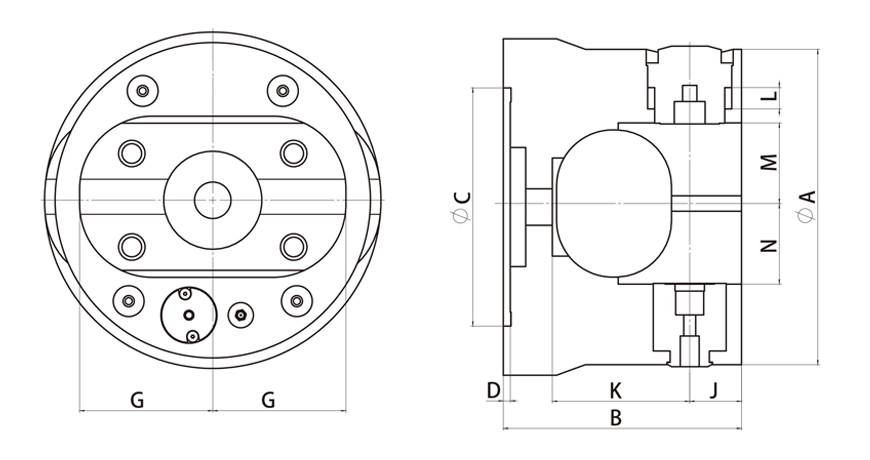

ØA | B | ØC(h7) | D | G | J | K | M | N |
|---|---|---|---|---|---|---|---|---|---|
| IAH-200A/C | 200 | 140 | 150 | 5 | 83 | 30 | 76 | 48 | 44 |
|
IAH-225A/C |
225 | 155 | 185 | 5 | 95 | 36 | 84 | 58 | 45 |
|
IAH-250A/C |
250 | 190 | 210 | 5 | 106 | 40 | 113 | 55 | 46 |
|
IAH-280A/C |
280 | 210 | 210 | 5 | 120 | 48 | 125 | 67 | 57 |
|
IAH-320A/C |
320 | 232 | 235 | 5 | 132.5 | 51 | 136 | 87.5 | 70 |
|
IAH-360A/C |
355 | 240 | 290 | 5 | 150 | 50 | 148 | 103 | 89.5 |
|
IAH-420A/C |
416 | 259 | 290 | 5 | 174 | 60 | 160 | 122 | 106 |
|
IAH-500A/C |
500 | 308 | 380 | 7 | 205 | 68 | 200 | 157 | 132.5 |
|
规格 Spec 型号 Model |
夹紧力 kgf |
主轴孔径 mm |
**转速 RPM |
重量 kg |
最大工件尺寸 mm |
夹持行程 mm |
|---|---|---|---|---|---|---|
|
IAH-200A/C |
785 | 45 | 2200 | 20 | 80 | 13 |
|
IAH-225A/C |
1270 | 45 | 2200 | 29 | 100 | 14 |
|
IAH-250A/C |
1730 | 45 | 2000 | 44 | 160 | 20 |
|
IAH-280A/C |
2550 | 45 | 1800 | 56 | 220 | 20.5 |
|
IAH-320A/C |
2550 | 55 | 1200 | 73 | 230 | 22 |
|
IAH-360A/C |
2550 | 55 | 1200 | 105 | 240 | 23 |
|
IAH-420A/C |
3530 | 55 | 800 | 146 | 260 | 30 |
|
IAH-500A/C |
4670 | 55 | 800 | 230 | 310 | 35 |
